Assalamualaikum.wr.wb

hey bro mengerjakan tugas ini saya pusing lo.. tapi saya berusaha untuk mengerjakan sampai sukses.
langsung saja ke hal pokok membuat sebuah jaringan .
Dengan perangkat - perangkat dibawah ini :

• 1 server
• 2 switch
• 1 router
• 2 could pt-empty
• 1 dsl modem pt
• 1 coaxial splitter
• 1 cable modem pt
• 1 AP
• 4 komputer ( 2 wireline 2 wireless )

Langkah- Langkah :

1. Masukan perangkat sesuai dengan gambar dibawah.





     2. klik router, masuki ke menu physical. dan matikan router, lalu masukkan modul-modul yang ada pada gambar di bawah ! lalu nyalakan router kembali



    3. lalu hubungkan masing masing perangkat dengan kabel dan port yang sama dengan gambar dibawah

 4. klik server lalu kliuki desktop bdan isikan ip address dan yang lainnya sesuai gambar dibawah.

5. lalu klik router dan klik cli lalu masukkan sintak berikut



enable

configure terminal

interface fa 0/0

no shutdown

ip address 192.34.35.254 255.255.255.0

exit

interface fa 1/0

no shutdown

ip address 192.34.35.254 255.255.255.0

ip dhcp pool a

default-router 192.34.35.254

network 192.34.35.254 255.255.255.0

exit

exit

interface ethernet 0/1

no shutdown

ip address 192.34.36.254 255.255.255.0

no shutdown

ip dhcp pool b

default-router 192.34.36.254

network 192.34.36.254 255.255.255.0

end

write

exit



6. kilik could pot yang diberi tanda sesuai gambar dibawah.dan klik config lalu klik ethernet3. dan kliki DSL.





7. klik DSL dan pilih modem2 dan ethernet lalu klik add. setelah itu ganti ethernet2nya dengan yang lain yang ada . masukkan semua ethernet.





8. lalu klik could pt yang diberi tanda. matikan could pt dan masukkan modul sesuai yang digambar.jika sudah nyalakan lagi.

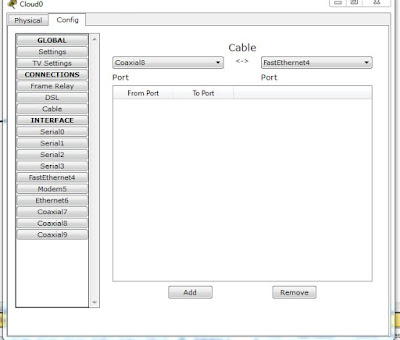

9. klik config dan klik fastethernet lalu klik cable. lalu klik Cable dan pilih coaxial3 dan fastethernet dan klik add. lalu pilih coaxial yang lainnya dan klik add.







10. klik satu pc dan klik desktop dan klik dhcp. lakukan ke semua pc yang ada.





11.  lalu test jaringan dengan kirim pesan biar cepat dan gampang . caranya : 1: klik gambar pesan atau amplop. 2: klik ke komputer . 3: klik pesan tujuan dan coba tujuannya server . jika gagal lakukan pengiriman pesan untuk kedua kalinya dari perangkat yang sama ke perangkat yang sama.







 12. lalu untuk melakukan webserver tinggal klik satu komputer dan klik desktop lalu ke menu web dan masukkan dns servernya yhaitu : 192.34.34.1 dan enter . jika berhasil akan munculk tulisantulisan .





duhhh ternyata tugas ku selesai juga... THANKS



Wassalamualaikum.wr.wb
